Definiera diskbänksutskärningen innan tillverkningen av bänkskivan börjar
En diskbänksutskärning bör baseras på den faktiska diskbänkens geometri, godkänd mall och färdig ritning av bänkskivan. Skärfilen ska definiera öppningsstorlek, avslöja, position, kranhål och förhållande till de färdiga bänkskivans kanter.
För bänkskivor av granit, konstruerad kvarts och naturlig kvartsit, behåll diskbänksreferensen och den senaste bänkskivan tillsammans. Tillverkningen bör följa den godkända öppningsgeometrin snarare än en öppning kopierad från en liknande diskho.
Bekräfta den exakta sänkan innan du skär
Diskbänkstillverkaren och modellen identifierar fixturen, medan den godkända mallen eller måttritningen definierar öppningen. Båda bör förbli anslutna till bänkskivans tillverkningsfil.
Diskbänksmodell
Anteckna tillverkaren och exakt modell som används i projektet.
Utskärningsmall
Använd tillverkarens dimensionerade mall, CAD-fil eller godkänd öppningsgeometri där sådan finns.
Ritningsrevision
Behåll den godkända diskbänksöppningen på samma ritningsrevision släppt för tillverkning av bänkskivan.
Kontrollera utskärningen igen när diskbänken ändras
Liknande diskhoar kan ha olika skåldimensioner, fälgar, hörnradier eller monteringsdetaljer. En ersättningsfixtur bör kontrolleras mot tillverkningsritningen innan skärningen påbörjas.
Undermount and Drop-In Sink Cutouts
| Typ av diskbänk | Öppnande relation | Tillverkningsdetalj |
|---|---|---|
| Undermonterad diskbänk | Den färdiga stenkanten förblir synlig ovanför diskbänken. | Definiera utskärningsformen, hörngeometrin och den nödvändiga öppningen. |
| Drop-In / Top-Mount Sink | Diskbänkens kant sitter ovanför bänkskivan och täcker en del av öppningen. | Följ den godkända fixturmallen och det nödvändiga stödområdet. |
| Projekt-specifik detalj | Diskbänks- och bänkskivans geometri följer en projektritning. | Använd den frigivna tillverkningsdetaljen för den färdiga öppningen. |
Monteringsmetoden förändrar förhållandet mellan diskbänken och den färdiga stenkanten. Bekräfta öppningen för den exakta diskbänkskonfigurationen som används i projektet.
Ange öppning och avslöja tillsammans
För en undermonterad diskho bör det färdiga förhållandet mellan stenöppningen och diskbänksskålen fastställas innan skärfilen släpps.
Öppningsstorlek
Dimensionera den färdiga öppningen istället för att bara använda diskbänkens övergripande yttermått.
Hörngeometri
Ta med önskad radie eller hörnform från den godkända mallen till skärritningen.
Avslöja
Definiera det erforderliga förhållandet mellan den polerade stenkanten och diskbänken.
Avslöjande dimensioner varierar beroende på diskbänk och projekt. Använd den godkända diskbänksdetaljen och tillverkningsritningen för den erforderliga geometrin.
Leta reda på diskbänken från färdiga bänkkanter
Utskärningsläge ska dimensioneras på den färdiga bänkskivan. Fasta kantmått ger en tydligare tillverkningsreferens än en allmän -rumslayoutnotering.
| Placera | Ritningsdetalj | Relaterad kontroll |
|---|---|---|
| Främre | Dimensionera öppningen från den färdiga främre bänkkanten. | Skåp, handfat och kranarrangemang |
| Sida | Dimensionera utskärningen från en färdig sida eller fast referens. | Skåpets mittlinje och intilliggande vägg eller panel |
| Bak | Visa avståndet mellan öppnings- och bakkant på bänkskivan. | Kran, backsplash och tillbehörsutrymme |
| Intilliggande öppningar | Visa kran, dispenser och närliggande öppningar för apparaten. | Komplett tillverkningslayout |
Inkludera kranhål i samma ritning
Kran- och tillbehörshål bör koordineras med diskbänkens öppning före tillverkning. Visa önskad mängd, mittposition och diameter för varje hål.
Antal hål
Ange kran, tvålautomat och andra tillbehörsöppningar separat.
Mittläge
Lokalisera hålcentrum från färdiga kanter eller tydligt identifierade ritningsreferenser.
Håldiameter
Använd fixturspecifikationen för varje önskad öppning.
Granska stenen runt diskbänkens öppning
Den återstående stenen runt en diskbänksöppning beror på fixtur, material, bänkskivans tjocklek, stödskick, skåpslayout och färdig kantdetalj.
Hela öppningsområdet bör ses över på själva bänkskivans ritning före tillverkning.
Öppningsområde
- Främre stenparti
- Bakre kranområde
- Sidosektioner runt skålen
- Invändiga hörn
- Närliggande sömmar
- Intilliggande apparatöppningar
- Färdiga kantprofiler
- Bänkskivans tjocklek
Utskärningsplanering av granit, kvarts och kvarts
Diskbänksöppningen styrs av tillverkningsritningen, medan materialgodkännande förblir en separat del av bänkskivans beställning.
Granit
Godkänn naturstenssortimentet och synliga bitar, anslut sedan det valda materialet till bänkskivans ritning.
Konstruerad kvarts
Bekräfta produktreferensen tillsammans med färdiga mått, öppningar, kanter och kranarbeten.
Kvartsit
Granska de valda plattorna och samordna synliga rörelser med den färdiga bänkskivans layout.
Från val av diskbänk till tillverkningssläpp
Identifiera diskbänken
Anteckna tillverkare och exakt modell.
Fäst geometrin
Tillhandahåll godkänd mall eller dimensionerad fixturritning.
Placera öppningen
Leta upp utskärningen på den färdiga bänkskivan.
Lägg till kranhål
Visa kvantiteter, mittpositioner och diametrar.
Bekräfta revision
Använd den senaste informationen om bänkskiva och diskbänk.
Släpp tillverkning
Godkänn hela ritpaketet innan du skär.
Inspektera stycket
Kontrollera mått, öppningar, hål och färdiga kanter.
Skydda för leverans
Skydda öppningen och håll relaterade bänkskivor grupperade.
Spara den senaste ritningsrevisionen med diskbänksreferensen
Byten av diskbänk eller skåp kan påverka bänkskivans skärfil även när den valda stenen förblir oförändrad. Håll den aktuella diskbänksreferensen och bänkskivans revision tillsammans före produktion.
| Ritningsfält | Spela in | Ändamål |
|---|---|---|
| Ritningsnummer | Projekt- eller delreferens | Länkar bänkskivan till rätt ordning |
| Revision | Aktuell revisionskod eller datum | Identifierar den släppta layouten |
| Handfasreferens | Tillverkare och modell | Ansluter öppningen till rätt fixtur |
| Enheter | Millimeter eller tum | Håller måtten entydiga |
| Produktionsversion | Släppt tillverkningsritning | Ger en skärreferens |
Kontrollera den färdiga utskärningen före packning
Färdig inspektion av bänkskivan bör jämföra den tillverkade delen med den släppta ritningen. Öppningsgeometri, kranhål, färdiga kanter och styckeidentifiering bör alla matcha samma projektreferens.
Öppningsgeometri
Kontrollera den färdiga öppningen mot de släppta måtten eller godkänd mall.
Öppningsposition
Verifiera utskärningspositionen från de färdiga bänkskivans referenser.
Kranhål
Bekräfta hålmängd, position och diameter.
Färdiga kanter
Kontrollera synliga bänkkanter och den färdiga diskbänkskanten där så är tillämpligt.
Styckkod
Håll varje bänkskiva identifierad av kök, fåfänga, enhet eller ritningsreferens.
Packningsskydd
Skydda öppningskanterna och grupprelaterade bänkskivor för transport.

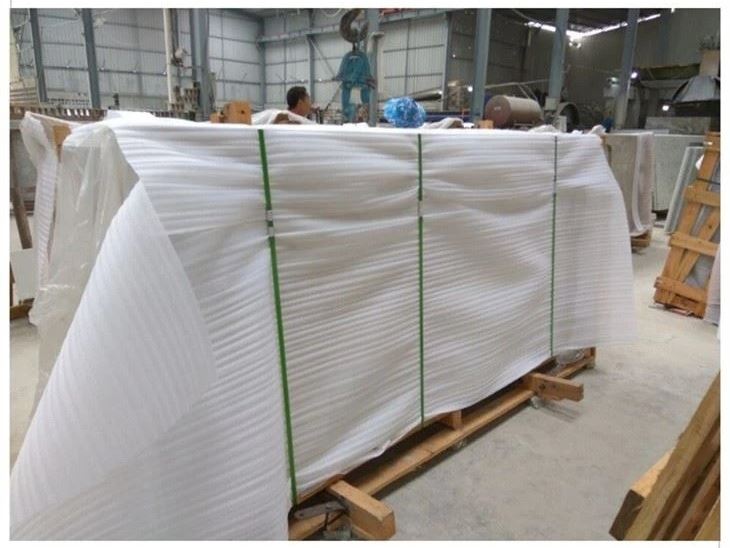

Färdiga bänkskivor förberedda med skydd före leverans.
Information för en pre-beställning av bänkskivor
En offert på bänkskivan bör kombinera det valda materialet med det nödvändiga tillverkningsomfånget. Ungefärlig projektinformation kan användas för tidig prissättning, medan slutskärning bör följa den godkända disk- och bänkskivans geometri.
Material & Färdig storlek
Bekräfta bänkskivans material, tjocklek och ungefärliga färdiga mått.
Diskbänk & utskärning
Lägg till diskbänksmodell, mall, monteringsmetod och öppningsposition.
Ritning & Beställning Omfattning
Inkludera styckekvantiteter, ritningsrevision, kantdetaljer och destination.
Preliminär prissättning kan börja tidigare
Ungefärliga storlekar och kvantiteter räcker för att påbörja en kommersiell översyn. Den slutliga tillverkningen bör använda den släppta bänkskivan och godkänd diskbänksinformation.
Bänkskiva detaljer
- Material eller produktreferens
- Färdiga bänkskivans mått
- Bänkskivans tjocklek
- Diskbänkstillverkare och modell
- Handfat mall eller ritning
- Monteringsmetod
- Krävs avslöjande
- Utskärningsläge
- Kran-håldetaljer
- Synliga kantprofiler
- Styckmängder och koder
- Ritningsrevision
- Destination
Bänkskiva Sink Cutout FAQ
Räcker diskbänkens modellnummer för en bänkskiva?
Diskbänksmodellen bör åtföljas av godkänd mall, dimensionerad fixturritning eller annan godkänd öppningsgeometri tillsammans med dess placering på bänkskivan.
Vilka mått behövs för en undermonterad diskbänksurskärning?
Definiera den färdiga öppningsgeometrin, hörnformen, erforderlig öppning och öppningsposition från fasta referenser för bänkskivan med den godkända diskbänksdokumentationen.
Ska kranhål finnas med på samma ritning?
Ja. Visa kran och tillbehörs-hålmängder, mittpositioner och diametrar på bänkskivans tillverkningsritning.
Använder varje handfat samma avstånd från bänkens kant?
Nej. Layouten beror på diskbänken, bänkskivans material, tjocklek, stödskick, skåpsgeometri och färdig kantdetalj.
Vad ska kontrolleras om diskbänksmodellen ändras?
Kontrollera diskbänksmallen, öppningsgeometrin, avslöja, placera och-arrangemanget av kranens hål igen, uppdatera sedan tillverkningsritningen innan du skär.
Vad krävs för en för-förskuren offert på bänkskivan?
Skicka bänkskivans material, färdiga mått, tjocklek, kvantitet, diskbänksreferens, utskärningsinformation, kranhål, kantdetaljer, ritningsrevision och destination.
Skicka dina bänkskivor för granskning
Dela bänkskivans material, färdiga mått, diskbänksmodell, utskärningsgeometri, information om kran-hål, kvantitet och destination.
